ROBOTISERAD · STANDARD
Robotiserad golvlina
Standard-AutoFloor. ZeroLabor-robotar tar portalens plats och skivar och fäster elementet under robotstyrning, för högsta kapacitet och lägsta bemanning.
ZeroLabor-robotar · högsta kapacitet
Produkter & system / AutoFloor System
GOLV & TAK
AutoFloor System
Golvkassetter, innertak och takelement, CAD/CAM-styrda.
70–90 m²
golv per timme
7
stiftpar per jigg
5
automatiska verktygshållare
3+
skivhögar, var och en på egen plats
Randek AutoFloor System är världens mest automatiska produktionssystem för golvelement, golvkassetter, innertak och takelement.
Bjälkarna läggs ut på en öppen jigg som ställer in sig själv efter CAD-filen. Skivorna läggs sedan på, limmas och fästs av ZeroLabor-robotar, standardlinan, eller av en enda automatisk portal som i samma svep också sågar, fräser och märker.
- Automatiskt och flexibelt stöd som gör det möjligt att tillverka komplexa, icke rektangulära golv, tak och bjälklag
- Öppen jigglösning för effektiva och ergonomiska arbetsförhållanden
- Dubbeljigglösning för effektiv produktion och högt utnyttjande av linan
- Effektiv och automatisk hantering av skivor i olika höjder och tjocklekar
- CAD/CAM-koppling: filerna går direkt från konstruktionsprogrammet till maskinen
- Färdiga element transporteras automatiskt till lastningsposition
GOLV, TAK & INNERTAK
Golvkassetter, tak och innertak i trä eller stål
AutoFloor bygger golvkassetter samt tak- och innertakselement med bjälkar i trä eller lättbyggnadsstål. Jiggen spänner båda på samma sätt; fästverktygen väljs efter materialet du bygger i. Bjälkarna läggs ut på den öppna jiggen och skivorna läggs på, limmas och fästs ovanpå. Det flexibla stödet hanterar komplexa, icke-rektangulära former lika lätt som rektangulära.
VALET
Två sätt att bygga: robotar eller portal
Båda varianterna delar samma öppna jigg, skivinmatning och styrning. Det som skiljer är hur skivorna kommer på. Vill du börja mindre? EasyFloor är det halvautomatiska steget före AutoFloor.
PORTAL

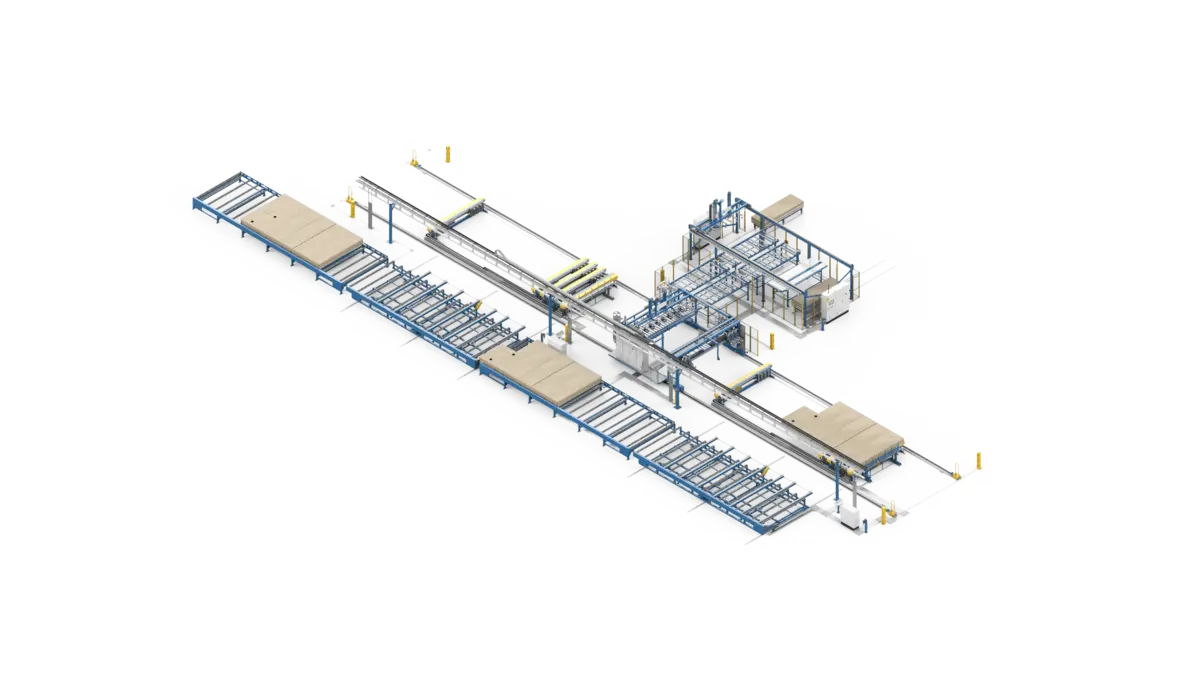

Portallina
En enda automatisk portal limmar, lägger på skivor, fäster, sågar, fräser och märker i ett svep över den öppna jiggen. Det kompakta steget in i automatiserade golv- och takelement.
En automatisk brygga · ett svep över den öppna jiggen
GEMENSAMT FÖR BÅDA
Styrningen, jiggen och skivorna
Oavsett hur skivorna kommer på byggs elementet på samma grund.
-
01
CAD/CAMfrån konstruktion direkt till linan
Styrenhet
Filerna går direkt från konstruktionsprogrammet till linan, utan att något matas in på nytt vid maskinen. Samma planerings- och styrprogram planerar golv-, tak- och innertakselement.
-
02
7pinnpar per jigg
Automatiskt och flexibelt jiggsystem
Jiggen är öppen, så operatören kan gå in i den. Pinnparen ställer in sig efter CAD-filen, och operatören reser varje par med en tryckknapp i takt med att elementet byggs upp balk för balk.
-
03
3+skivhögar, var och en på egen plats
Inmatning av skivor
Truckföraren ställer hela skivpaket på inmatningstransportörerna, och linan hanterar skivorna därifrån. Bufferten rymmer tre eller fler skivhögar, var och en på sin egen plats, för hög materialutnyttjandegrad.
ROBOTLINAN
ZeroLabor-robotar i portalens ställe
Två robotar delar på verktygen och byter mellan dem automatiskt, ungefär som en ZeroLabor-cell för skivbeklädnad på AutoWall.

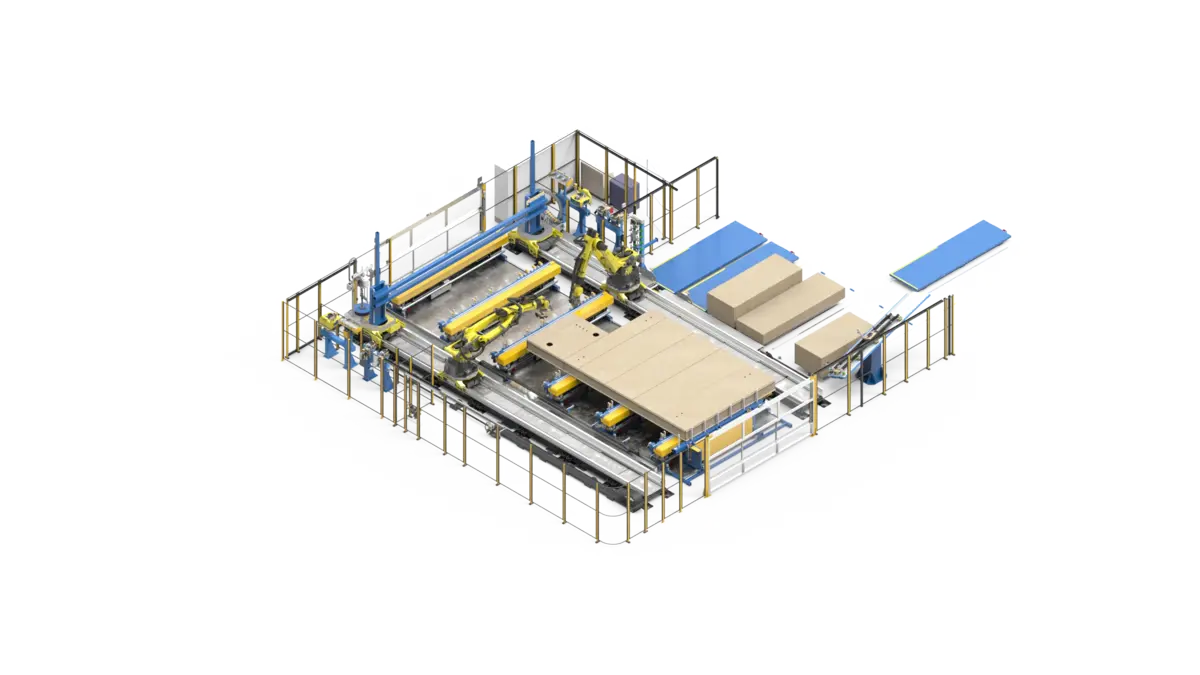

Robotcellen
På standardlinan tar en ZeroLabor-robotcell över efter portalen: två robotar placerar, fäster, sågar och fräser skivorna på elementet. Jiggen, skivinmatningen och styrningen är desamma. Mer om ZeroLabor →
- SkivhanteringsverktygVakuumkoppar plockar varje skiva och placerar den på golvelementet.
- ÅtervinningsverktygVakuumkoppar och sugdynor lyfter bort avkapen som frästs ur skivorna, så att de inte blir kvar på elementet.
- FräsverktygVarje robot har ett eget fräsverktyg, som tillval med en egen frässtålsväxlare med fyra platser.
- FästverktygBåda robotarna har tillgång till fästverktyg: klammer, skruv eller spik.
- SågverktygBåda robotarna har tillgång till ett sågverktyg för att såga skivorna på elementet.
PORTALLINAN
En portal, ett svep över jiggen
På portallinan limmar en enda automatisk brygga, lägger på skivor, hanterar not och fjäder, klammar och spikar, sågar, fräser och märker med bläckstråle, i samma svep.

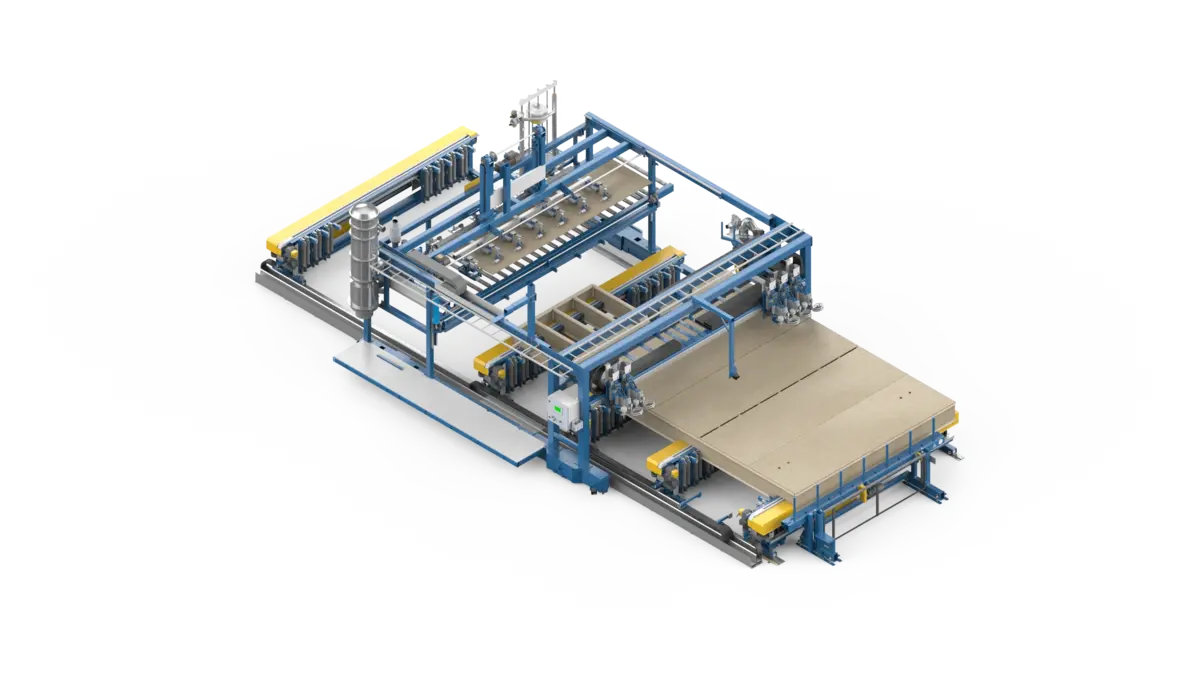

Portalen
En automatisk brygga får över den öppna jiggen och gör hela jobbet själv: den plockar och placerar skivorna, limmar och fäster dem, och sågar, fräser och märker det färdiga elementet. Delarna nedan sitter alla i bryggan.
- VakuumenhetVakuumenheten plockar skivan och placerar den på golvelementet. Nästa skiva spänns samman för att automatiskt hantera not- och fjäderförbandet mellan skivorna.
- Verktygshållare5 automatiska verktygshållare som kan utrustas med verktyg för spikning, klamring eller borrning. Varje hållare innehåller också en limenhet.
- Interpolerad sågenhetFör kapning av överhäng på skivor eller stora öppningar. Sågenheten kan göra raka och vinklade kap. Sågen är utrustad med en effektiv utsugsenhet för damm.
- Interpolerad fräsenhetFör fräsning av öppningar, t.ex. för rör och eldragning.
- InkjetmärkningFör märkning, t.ex. placering av innerväggar och olika saker som förenklar byggprocessen, varumärkning och ID-nummer.
SE DEN I DRIFT
AutoFloor System i produktion
Begagnat
Begagnade AutoFloor System till salu
BEG 97
AutoFloor
Golvlina för stora volymer: spikning, fräsning av öppningar, skivkapning, limning, märkning och hantering i ett.
DetaljerFRÅGOR
Vad köpare frågar först
Vad kan AutoFloor-linan tillverka?
Golvelement, golvkassetter, takbjälklag och takelement. Det automatiska och flexibla stödet gör det möjligt att tillverka komplexa golv, tak och innertak som inte är rätvinkliga.
Robotar eller portal: vilken ska jag välja?
Robotlinan är standard, för högsta kapacitet och lägsta bemanning. Portallinan passar en mindre yta. Båda delar samma jigg, skivinmatning och styrning, och vi planerar rätt variant med dig i en förstudie.
Gör portalen mer än spikning?
Ja. Portalen limmar, lägger på skivor, hanterar not och fjäder, klammar och spikar, sågar, fräser och märker med bläckstråle i samma svep.
Kan operatörer arbeta inne i jiggen?
Ja. Jiggarna är öppna, så det går att gå in i jiggen. Det är skälet till den öppna jigg-lösningen: effektiva och ergonomiska arbetsförhållanden.
Vilka maskiner behöver jag för att tillverka golvkassetter?
Det beror på volymen. Floor Jig Tables och BS-bord är den manuella starten, EasyFloor är en halvautomatisk lina som styrs av din projekteringsdata, och AutoFloor automatiserar hela flödet med 70–90 m² per timme. Se hur du väljer rätt automationsnivå.
