MANUELL
Manuell jigglina
Grundlinan. Operatören bygger golvkassetten för hand på jiggstationerna, positionerar balkarna enligt konstruktionen och fäster skivorna. Allt nedan är tillvalsutrustning som läggs till ovanpå.
Endast jiggstationer
EasyFloor är en halvautomatisk produktionslina för golvelement utifrån dina konstruktionsdata, med bjälkar i trä eller lättbyggnadsstål. Den är den tillgängliga ingången till prefabricerad golvproduktion: tillräckligt mycket automation för att höja kvalitet och genomströmning, utan den komplexitet och kostnad som en helautomatisk lina följer med. Linan byggs av modulära områden, så du konfigurerar den efter din produkt och din fabrik, och elementens slutliga egenskaper följer den konfigurationen.
En halvautomatisk produktionslina för golvelement med bjälkar i trä eller stål, styrd av dina konstruktionsdata och uppbyggd av modulära områden.
- Halvautomatisk, och därför lätt att ta till sig. Operatören driver processen medan maskinen sköter den krävande, repetitiva positioneringen och spikningen. Ett hanterbart steg upp från bänkbyggnad.
- Driven av din konstruktionsdata. Linan läser CDT-filer exporterade från vanliga CAD-program för träregelstommar och omvandlar din konstruktion direkt till maskinoperationer.
- Modulär, lägg till det du behöver. Börja med jiggstationerna och bygg på med rullbockar för materialinmatning och elementutmatning, en vakuumlyft för enklare skivplacering, laserprojektion med LAP CAD-PRO och en spikbrygga, eller dubblera till två fullständiga jiggstationer under en portal.
- Stora element, i båda riktningarna. Klarar golvkassetter upp till 10,5 m långa och 3,8 m breda, med matning från vänster till höger eller höger till vänster efter ditt flöde.
- Exakt placering. Laserprojektion med LAP CAD-PRO som tillval visar exakt var varje komponent ska sitta och minskar inställningsfel.
- Utrymme att växa. Börja med de områden du behöver och bygg ut linan när volymen ökar.
BJÄLKAR I TRÄ ELLER STÅL
Golvkassetter och takelement
EasyFloor bygger golvkassetter och takelement utifrån dina konstruktionsdata, med bjälkar i trä eller lättbyggnadsstål. Jiggstationerna spänner båda på samma sätt, och skivorna fästs vid bryggan med verktyg som väljs efter materialet du bygger i. Kassetter upp till 10,5 m långa.
Så fungerar det
Balkar och skivor, i trä eller stål, placeras och sammanförs över linans områden. I ramuppbyggnadsområdet håller jiggstationer och rullbockar ramen på plats och positionerar den medan laserprojektion och vakuumlyftar stöder en exakt uppbyggnad; i bryggområdet fäster spikbryggan elementet. Det färdiga golvelementet transporteras vidare till nästa steg. Linans styrsystem samordnar stationerna utifrån konstruktionsfilen.
EXEMPEL PÅ LAYOUTER
Från manuell jigglina till dubbelstation
EasyFloor börjar som en manuell jigglina och kompletteras med påbyggbar utrustning när du behöver den, och den skalar från en enkel jiggstation till en dubbel. Det här är exempelkonfigurationer; vi planerar den exakta linan tillsammans med dig i en förstudie.
MED TILLVAL

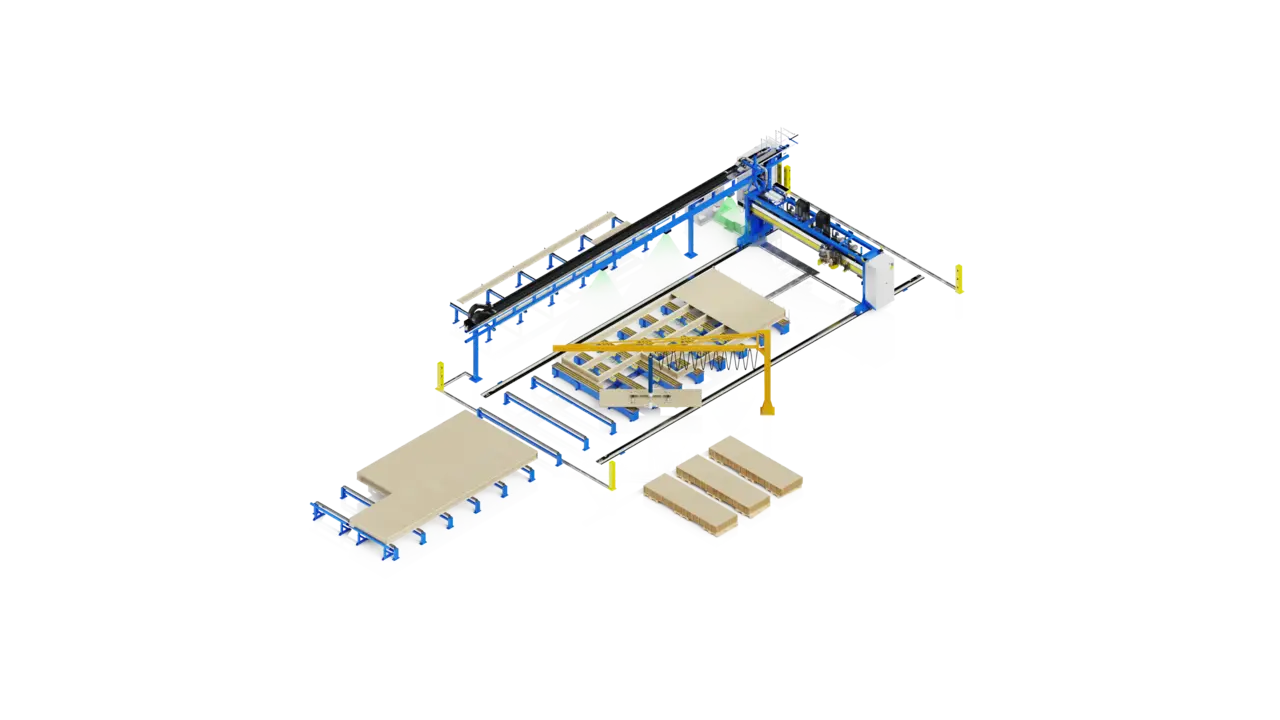

Utrustad lina
Lägg till rullbockar för att mata in material och föra ut det färdiga elementet, en vakuumlyft för skivor som underlättar skivplaceringen, LAP CAD-PRO-laserprojektion som visar var varje del ska sitta, och spikbryggan för att fästa elementet i stället för för hand.
Rullbockar, vakuumlyft, LAP CAD-PRO-laser, spikbrygga
DUBBEL

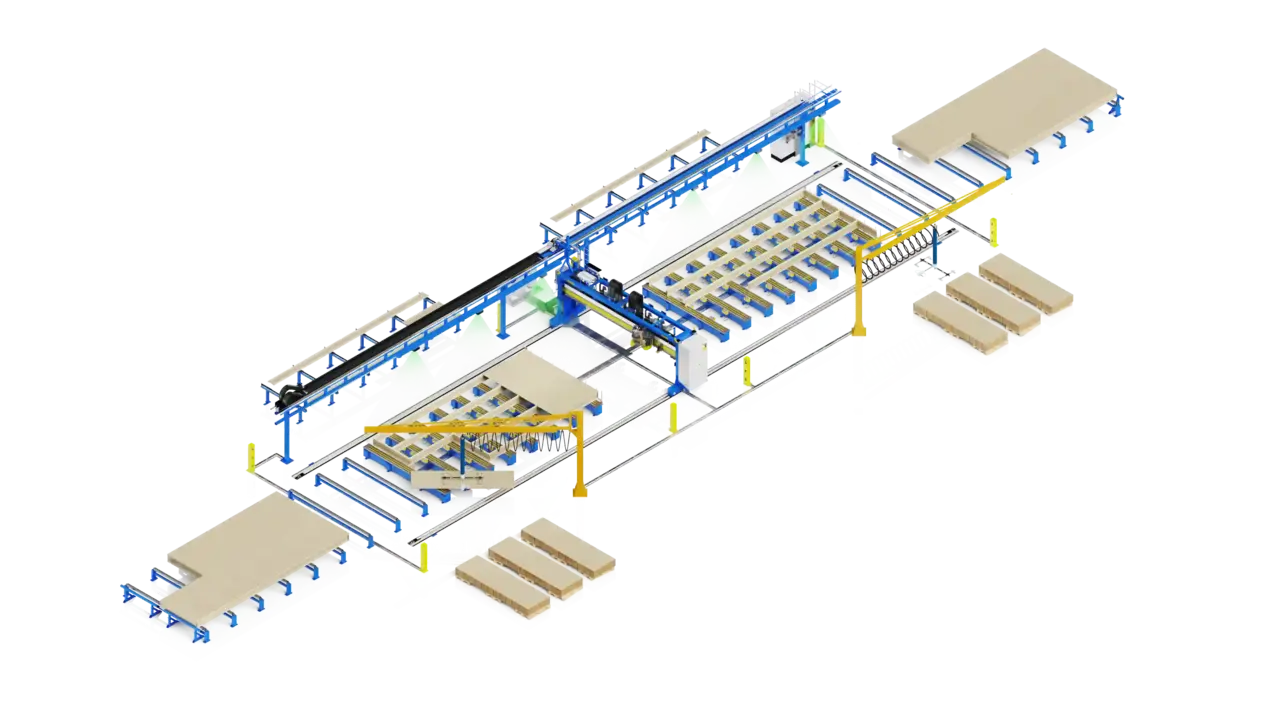

Dubbel jiggstation
Dubblera till två kompletta jiggstationer som betjänas av en gemensam portal, så att en kassett byggs medan den andra bearbetas. Högre genomströmning på samma lina.
Två kompletta jiggstationer, en portal
SIFFRORNA
Tekniska specifikationer
| Golvelementkapacitet | |
|---|---|
| Längd | 2400–24 000 mm |
| Tjocklek | 230–450 mm |
| Bredd | 600–3800 mm |
| Vikt | Max 500 kg per jiggbord |
| Linje | |
|---|---|
| Drift | Halvautomatisk, driven av CDT-filer |
| Matningsriktning | Vänster till höger och höger till vänster |
| Styrsystem | Industriell PLC, anpassad efter regionala standarder |
| Typiska områden | Stommonteringsområde (jiggstationer, rullbockar, LAP-laser, vakuumlyftar för skivor, bjälkstöd) och bryggområde (spikbryggstation) |
SE DEN I DRIFT
EasyFloor i produktion
Vad som ingår
Inuti linan
Jiggstationer
Håller och positionerar golvstommen medan den byggs.
Vakuumlyft för skivor
Hjälper till att placera golvskivor och skivor.
Rullstativ
Stöder och förflyttar elementet längs linjen.
LAP CAD-PRO
Valfri laserprojektion för exakt komponentplacering.
Levereras av LAP GmbH Laser Applikationen
