RAMAR
Ramar
Öppna ramar, fästa på framingstationen.
Produkter & system / EasyWall
INSTEGSVÄGGLINA
EasyWall
Börja prefabricera väggar. Bygg sedan vidare på det.
EasyWall är en modulär lina för väggelement i trä eller lättbyggnadsstål, uppbyggd kring en framingstation och Bridge RB2: Framing Station FM1 för trä, eller en LGS-framingstation med automatisk skruvning för stål. Operatören lägger reglar, syllar och skivor; maskinerna fäster ramen och skivbeklädnaden och kan isolera panelen. Du väljer hur mycket av det maskinerna tar över och bygger ut med fler stationer när volymerna växer.
En modulär vägglina för ramar samt öppna, slutna och blandade element i trä eller lättbyggnadsstål: operatören lägger reglar och skivor, framingstationen och Bridge RB2 sköter fästningen.
- Från ramar till slutna element. En lina bygger ramar, öppna, slutna och blandade element.
- Er automationsgrad. Fäst skivor för hand, med den operatörsstyrda RB1 eller med den CAD/CAM-styrda RB2, och isolera för hand eller med en RB2.
- Vänd utan kran. Easy vändbord vänder elementet så att den andra sidan kan kläs.
- Växer med er. Börja med de stationer ni behöver och lägg till fler när volymerna stiger, utan att riva och ersätta.
TRÄ ELLER LÄTTBYGGNADSSTÅL
Ramar samt öppna, slutna och blandade element
EasyWall bygger samma fyra typer av väggelement på en och samma lina, i trä eller lättbyggnadsstål. Varje lina framar ett material: trä på Framing Station FM1, stål på en LGS-framingstation med automatisk skruvning. Utöver det väljer du hur mycket av fästningen och isoleringen maskinerna tar över.
VALET
Fyra väggtyper, er automationsgrad
Varje EasyWall konfigureras efter era element. Tabellen visar den vanliga uppsättningen för varje väggtyp.
ÖPPNA
Öppna element
Ramar med skivor på en sida, fästa för hand eller med en brygga RB1 eller RB2.
SLUTNA
Slutna element
Isolerade och med skivor på båda sidor. Isolera för hand eller med en RB2.
BLANDADE
Blandade element
Öppna och slutna element på samma lina, valt per element.
| Ramar | Öppna element | Slutna element | Blandade element | |
|---|---|---|---|---|
| Framing | Framingstation FM1 | Framingstation FM1 | Framingstation FM1 | Framingstation FM1 |
| Reglar, syll, hammarband och skivor | Läggs av operatören | Läggs av operatören | Läggs av operatören | Läggs av operatören |
| Skivinfästning | — | Manuell, RB1 eller RB2 | Manuell, RB1 eller RB2 | Manuell, RB1 eller RB2 |
| Isolering | — | — | Manuell eller RB2 | Manuell eller RB2 |
| Vändning | — | Tillval | Easy vändbord | Easy vändbord |
| Utmatning | Panel Lifting Tool eller uppresningsbord | Panel Lifting Tool eller uppresningsbord | Panel Lifting Tool eller uppresningsbord | Panel Lifting Tool eller uppresningsbord |
MASKINERNA
Framingstation FM1 och brygga RB2
Två maskiner bär linan: den ena bygger ramen, den andra fäster skivorna och isolerar.

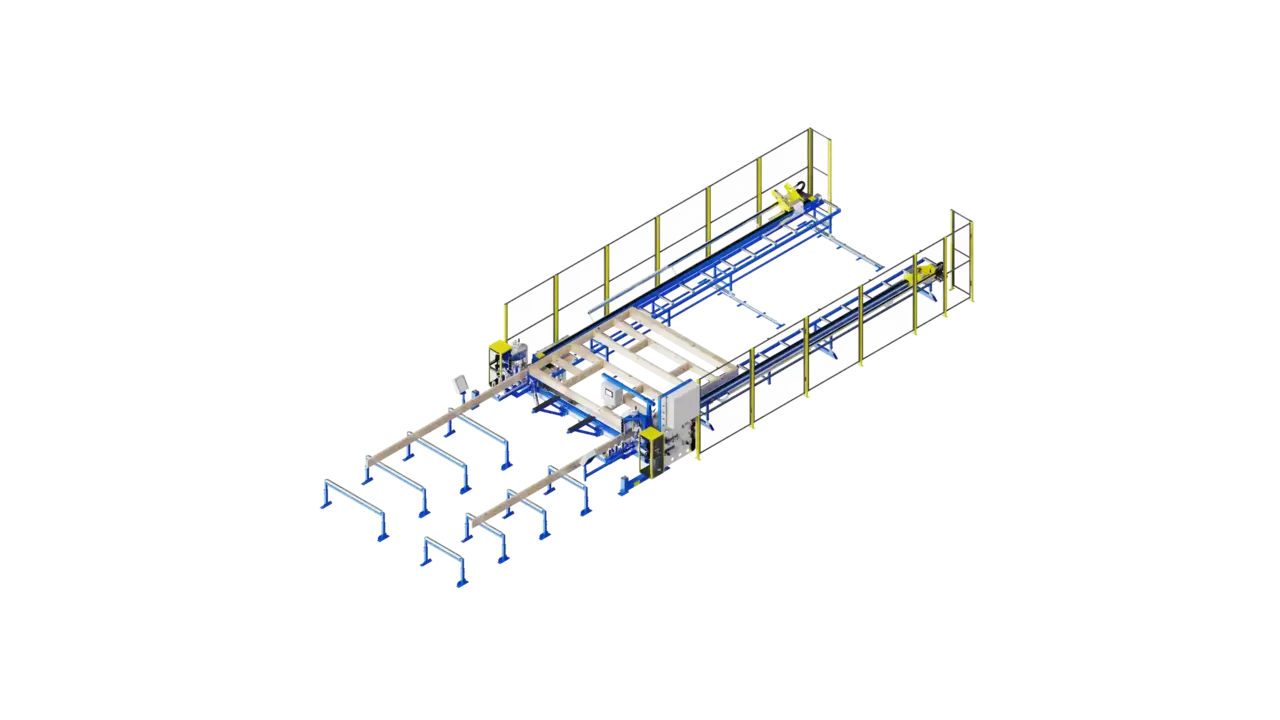

Framingstation FM1
LGS-framingstation med automatisk skruvning
Operatören lägger reglar, syll och hammarband; stationen spikar och stegar vidare till nästa position. En fast och en rörlig sida ställer in vägghöjden, så en station bygger många storlekar. Mer om FM1

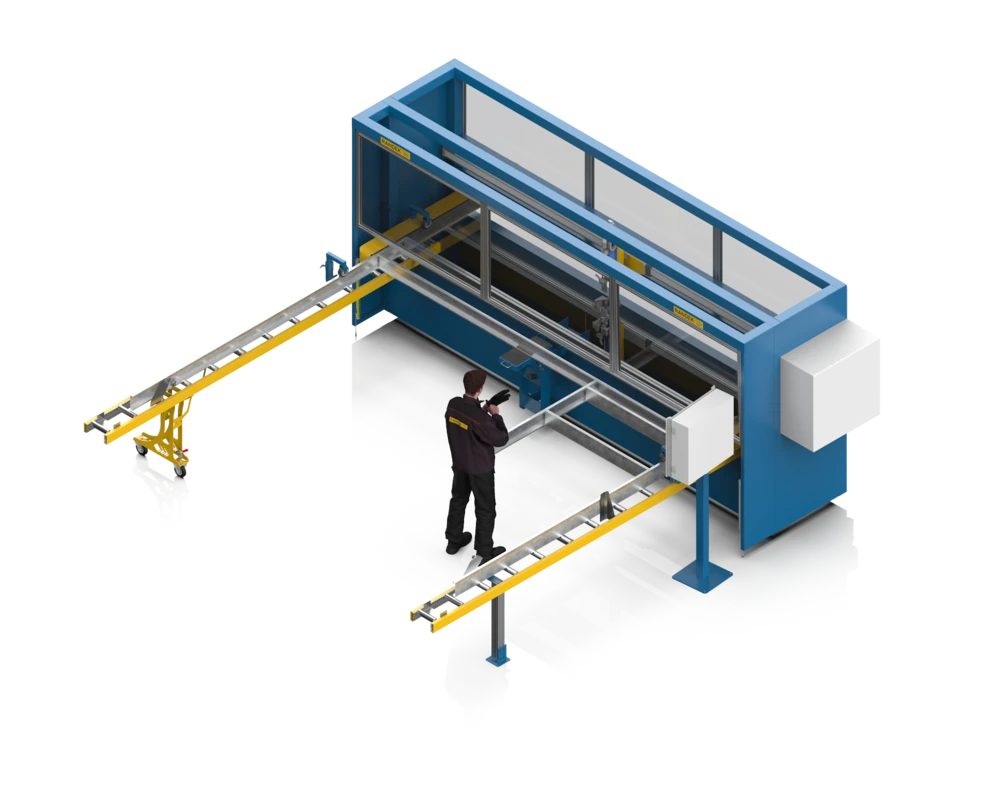

Styrs från CAD/CAM-filen. Ramverket matas fram automatiskt i steg, och upp till sex automatiska skruvenheter, tre ovanför och tre under, sätter skruven. Mer om LGS-framing

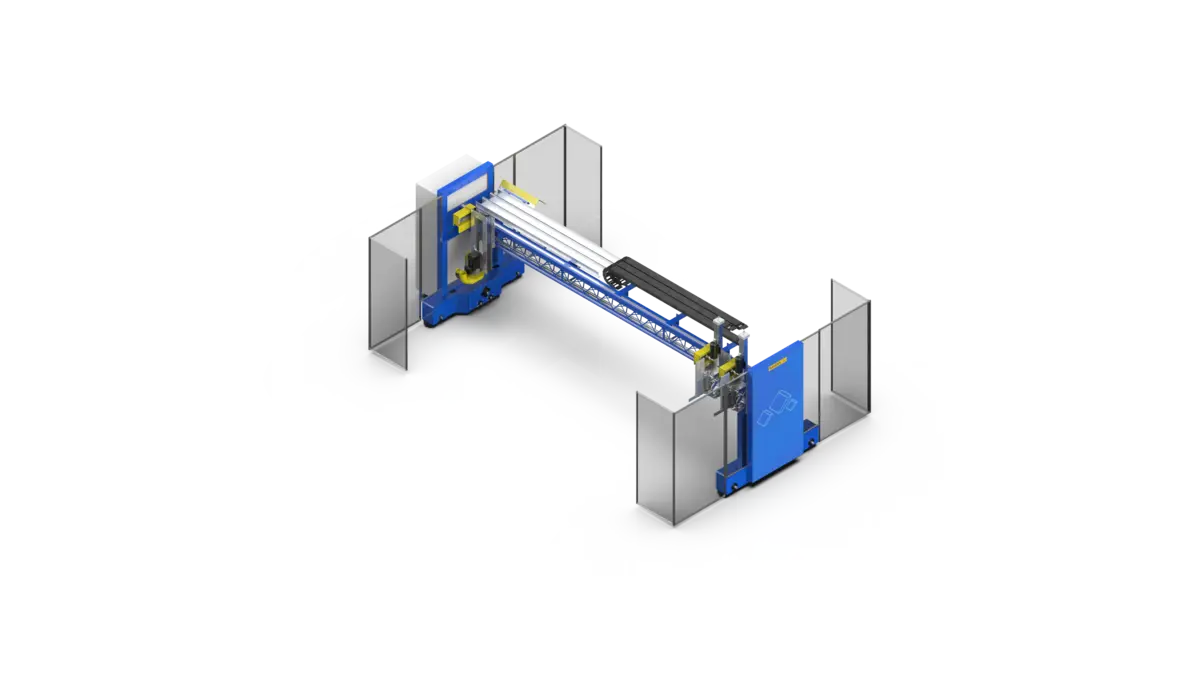

Brygga RB2

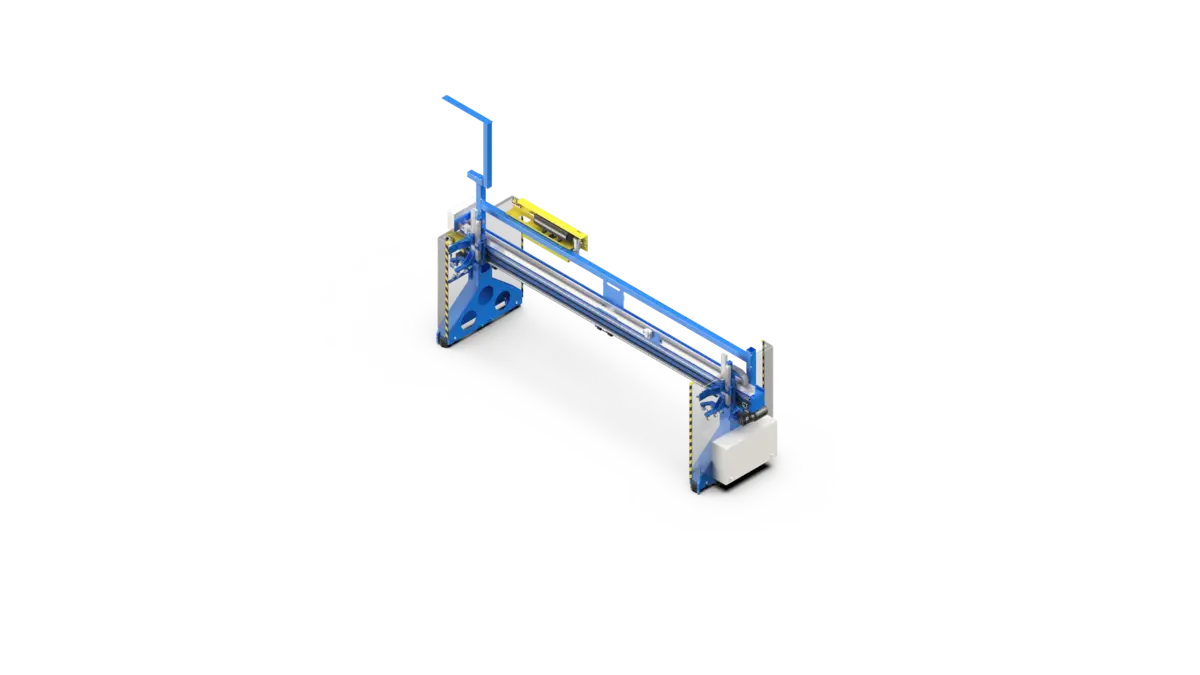

Brygga RB1

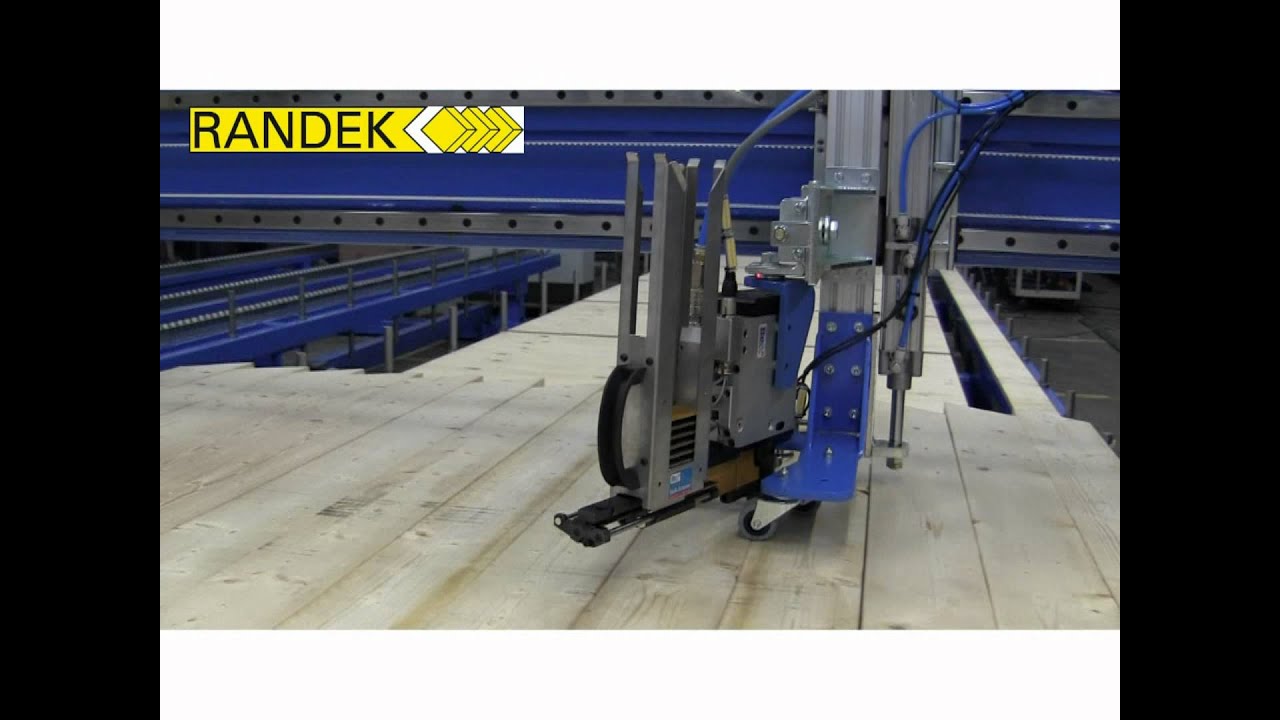

Kör över elementet och fäster skivorna automatiskt utifrån CAD/CAM-filen. Utrustad med isoleringsverktyg isolerar den elementet i stället. Jämför bryggorna
Ställs in och styrs av operatören från en handhållen styrbox. Med infästningen aktiv spikar den automatiskt där den står: en knapp lägger en hel spikrad mellan de inställda ändlägena. Jämför bryggorna
Resten av linan
Stationer runt de två maskinerna, valda efter era element och er golvyta.
- Easy arbets-, buffert-, transport- och bryggbordPositionera, håll och flytta element längs linan.
- Easy vändbord U och RVänd elementet så att den andra sidan kan bearbetas.
- Brygga RB1Bryggan som operatören styr, alternativet till RB2.
- Hantering av delelement SAT 1000 eller EasySATHanterar delelementen på väg in i ramen.
- Rullar på stativFlytta element mellan bord och stationer.
- Membranhållare och hållare för membrankapningHåller membranrullen och kapar membranet i rätt längd.
- Panel Lifting ToolLyfter och staplar färdiga element vid linans slut. Mer om Panel Lifting Tool
- UppresningsbordReser det färdiga elementet vid linans slut, som alternativ till Panel Lifting Tool.
SIFFRORNA
Tekniska specifikationer
En representativ konfiguration. Varje EasyWall-lina konfigureras individuellt.
| Väggelement | |
|---|---|
| Väggmaterial | Trä |
| Vägghöjd | 2400–3900 mm |
| Vägglängd | 1200–12 000 mm |
| Max färdig väggvikt | 1500 kg |
| Linje | |
|---|---|
| Drift | Specialkonfigurerad, modulär |
| Transport | Plana stålkedjetransportörer, ~0,5 m/s matningshastighet |
| Vändning | Easy vändbord U och R |
| Styrsystem | Industriell PLC, anpassad efter regionala standarder |

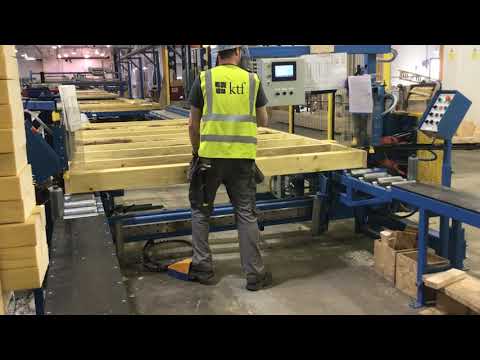

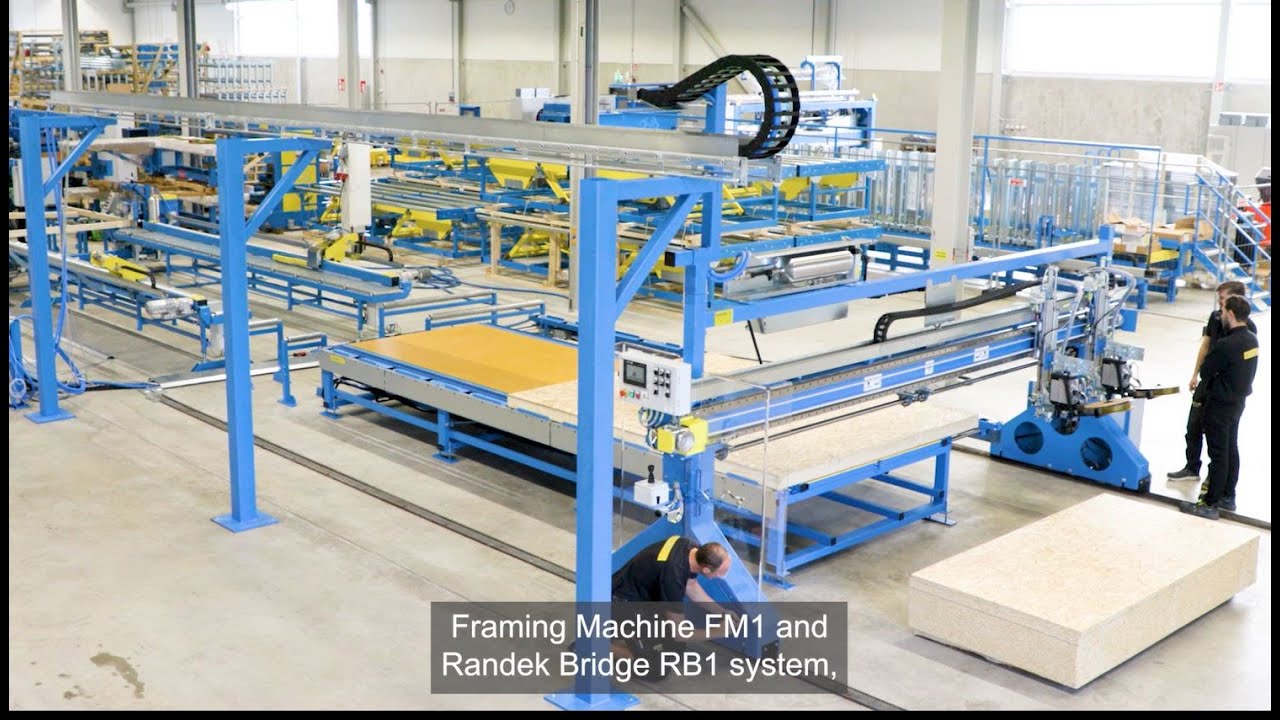

SE DEN I DRIFT
