BUDOWA
BS05 — Stół roboczy
Stół stały do budowy elementów stropowych i ściennych w pozycji poziomej.
Blat ze sklejki z dwoma podłużnymi profilami C; wyjmowane kołki po stronie stałej, po stronie regulacji szerokości i po stronach krótkich.
Produkty i systemy / Butterfly Tables
STOŁY
Butterfly Tables
Pracuj, podnoś i obracaj: stoły, na których opiera się produkcja ścian i stropów.
Stoły motylkowe (Butterfly) Randek to seria BS stołów roboczych, podnoszących i obrotowych do produkcji elementów ściennych i stropowych. Można zacząć od jednego stołu do budowy ręcznej, połączyć dwa, by bezpiecznie obracać elementy, albo ustawić trzy lub cztery w kompletną linię produkcyjną. Dla każdego producenta pracującego w drewnie lub lekkiej stali (LGS) jest to elastyczna, mało skomplikowana podstawa, którą można rozbudowywać stół po stole.
Stoły robocze, podnoszące i obrotowe (seria BS) do elementów ściennych i stropowych. Jeden stół na początek, dwa do obracania, trzy lub cztery, by zbudować linię.
- Kupuj tylko to, czego potrzebujesz, potem rozbudowuj. Jeden stół na początek, dwa do obracania, trzy lub cztery, by zbudować linię. Te same stoły rosną razem z Państwem.
- Bezpieczne obracanie ciężkich elementów. Układ motylkowy przewraca elementy ścienne i stropowe bez ręcznego podnoszenia i bez dźwigów.
- Opcje dopasowane do pracy. Ręczna lub hydrauliczna regulacja szerokości, pneumatyczne lub hydrauliczne ustawianie do prostowania wygiętego drewna oraz rolki stałe lub regulowane na wysokość do przesuwania elementów między stołami.
- Operator ma kontrolę. Ręczne sterowanie hydrauliczne sprawia, że stoły poruszają się tylko na polecenie operatora, a lustro zapewnia pełny widok na pracę.
- Obsługuje panele w pełnych wymiarach. Elementy do 12 m długości i do 3,65 m wysokości, o grubości szkieletu od 63 do 300 mm.
ELEMENTY ŚCIENNE I STROPOWE
Stoły, na których opiera się produkcja ścian i stropów
Stoły BS prowadzą drewniane i z lekkiej stali (LGS) elementy ścienne i stropowe przez budowę, podnoszenie i obracanie: panele w pełnych wymiarach do 12 m długości i 3,65 m wysokości, przewracane bez dźwigów.
WYBÓR
Trzy stoły, jeden system
Do cięższych elementów jest BS20 Plus: te same stoły BS, zbudowane z myślą o cięższych ścianach i stropach.
PODNOSZENIE
BS10U — Stół podnoszący 80°
Podnosi się hydraulicznie do 80°, aby wydawać elementy w pozycji pionowej, z rolkami przenośnika wyjściowego.
Pneumatyczne ustawianie w kącie prostym i regulacja szerokości; blat ze sklejki z wyjmowanymi kołkami podporowymi po obu stronach.
OBRACANIE

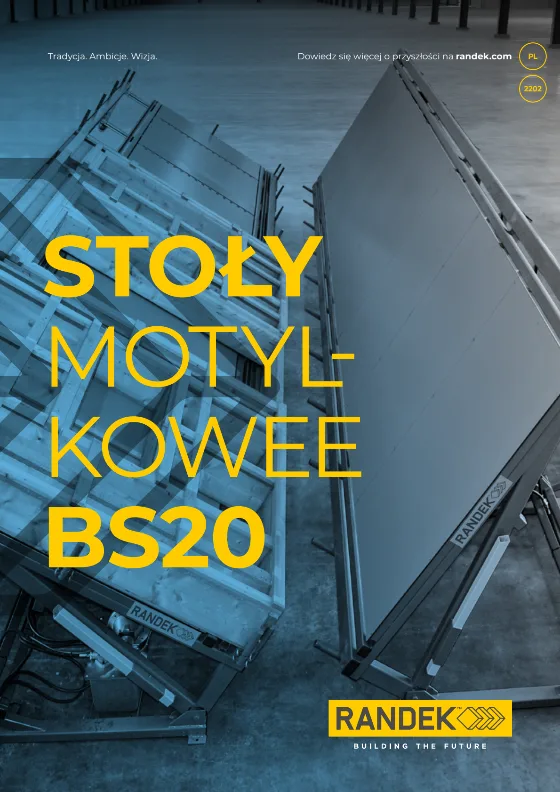

BS20 — Butterfly Table
Dwa współpracujące stoły obracają budowany element: stół odbiorczy przejmuje element ścienny, gdy kąt podnoszenia przekroczy 90°, po czym oba są opuszczane.
Podnoszenie i opuszczanie jest hydrauliczne.
PRZYKŁADOWE UKŁADY
Od jednego stołu do linii z czterema stołami
BS20 to system modułowy: zaczyna się od jednego stołu i dodaje stacje wraz ze wzrostem wolumenu, aż do pełnej linii z czterema stołami. To standardowe przykładowe konfiguracje; dokładny zakres planujemy wspólnie z Państwem w analizie wstępnej.
PANELE OTWARTE
Rozwiązanie z jednym stołem
Pojedynczy stół podnoszący do paneli otwartych, ścian osłonowych i innych otwartych komponentów, takich jak stropy i dachy. Szkielet jest budowany i poszywany w jednej pozycji.
Osobny stół podnoszący, bez obracania
STANDARD
Rozwiązanie z dwoma stołami
Standardowy układ BS20 stosowany przez producentów na całym świecie. Stół podnoszący i stół odbiorczy obracają element między sobą, więc na pierwszym stole buduje się i poszywa, a po obróceniu izoluje i wykańcza okładziną. Do produkcji izolowanych ścian, stropów i dachów.
Stół podnoszący + odbiorczy: standardowa linia BS20
DODATKOWA STACJA
Rozwiązanie z trzema stołami
Dodaje stację, aby bardziej czasochłonna praca po obróceniu została rozłożona na dwie pozycje, co zwiększa wydajność: budowa i poszycie, następnie izolacja i poszycie, potem okładzina.
Dzieli pracę po obróceniu
PEŁNA LINIA
Rozwiązanie z czterema stołami
Pełna linia produkcyjna z osobną stacją montażu szkieletu oraz dodatkową stacją wykończeniową: budowa, poszycie, izolacja i okładzina na czterech pozycjach dla maksymalnej wydajności linii.
Stacja montażu szkieletu + dodatkowa stacja
LICZBY
Dane techniczne
| Wydajność elementów | |
|---|---|
| Maks. długość elementu | 6 / 7.5 / 9 / 12 m (zależnie od długości stołu) |
| Wysokość elementu | 2.25 m min., do 3.1 m (opcja 3.65 m) |
| Grubość szkieletu | 63–300 mm |
| Maszyna | |
|---|---|
| Długość | Do 12 m (zależnie od stołu) |
| Szerokość | 2.25–3.1 m (opcja 3.65 m) |
| Media | |
|---|---|
| Obsługa | Ręczne sterowanie hydrauliczne, jeden operator |
