Produits & systèmes / Butterfly Tables
Travailler, relever et retourner : les tables sur lesquelles repose votre fabrication de murs et de planchers.
Les Butterfly Tables de Randek forment la série BS de tables de travail, de relevage et de retournement pour la fabrication de panneaux muraux et de plancher. Commencez avec une seule table pour l’assemblage manuel, jumelez-en deux pour retourner les éléments en toute sécurité, ou alignez-en trois ou quatre pour former une ligne de production complète. Pour tout constructeur qui travaille le bois ou l’acier léger, c’est une base flexible et peu complexe que vous pouvez agrandir une table à la fois.
Tables de travail, de relevage et de retournement (la série BS) pour panneaux muraux et de plancher. Une table pour commencer, deux pour retourner, trois ou quatre pour former une ligne.
Les tables BS portent les panneaux muraux et de plancher en bois et en acier léger tout au long de l’assemblage, du relevage et du retournement : des panneaux pleine grandeur jusqu’à 12 m de long et 3,65 m de haut, retournés sans pont roulant.
Pour les éléments plus lourds, il y a le BS20 Plus : les mêmes tables BS, conçues pour des murs et des planchers plus lourds.

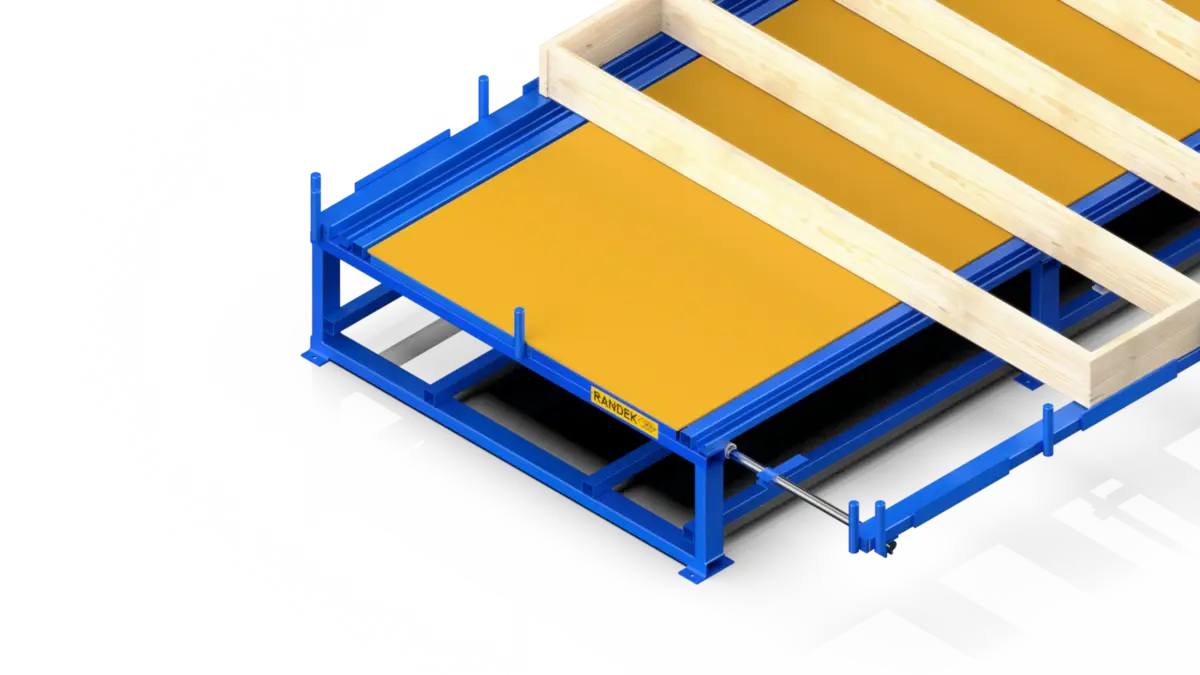

Une table fixe pour assembler des éléments de plancher et de mur en position horizontale.

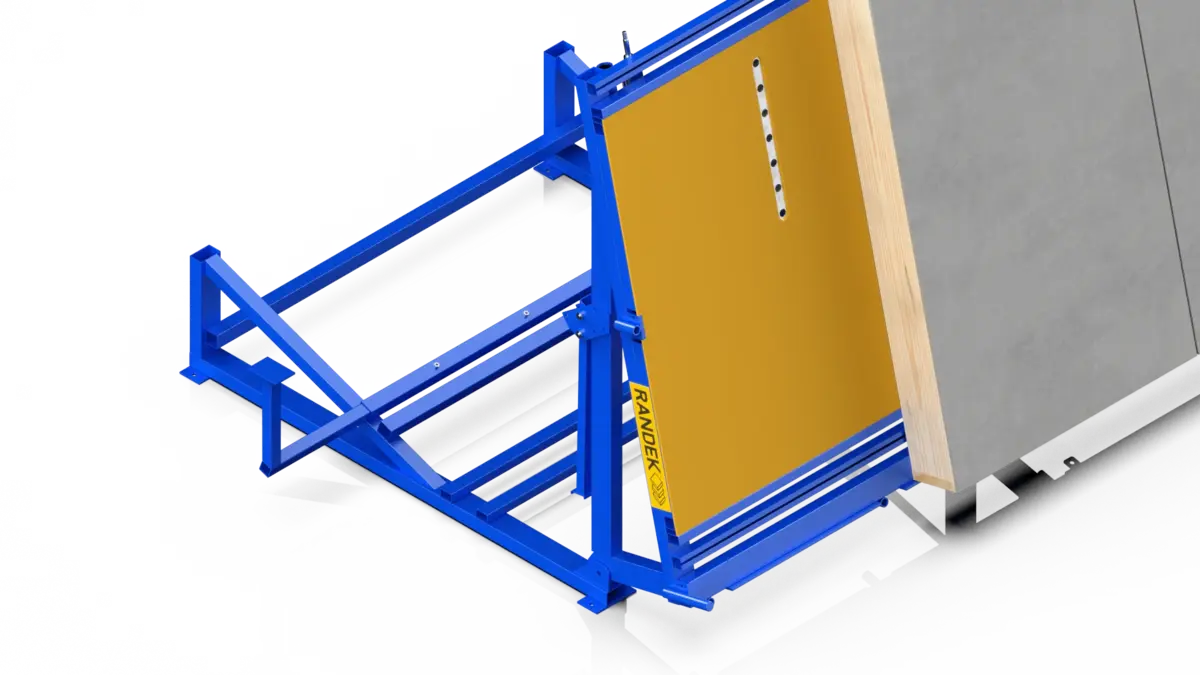

Se relève hydrauliquement à 80° pour livrer les éléments en position verticale, avec des rouleaux pour la sortie.

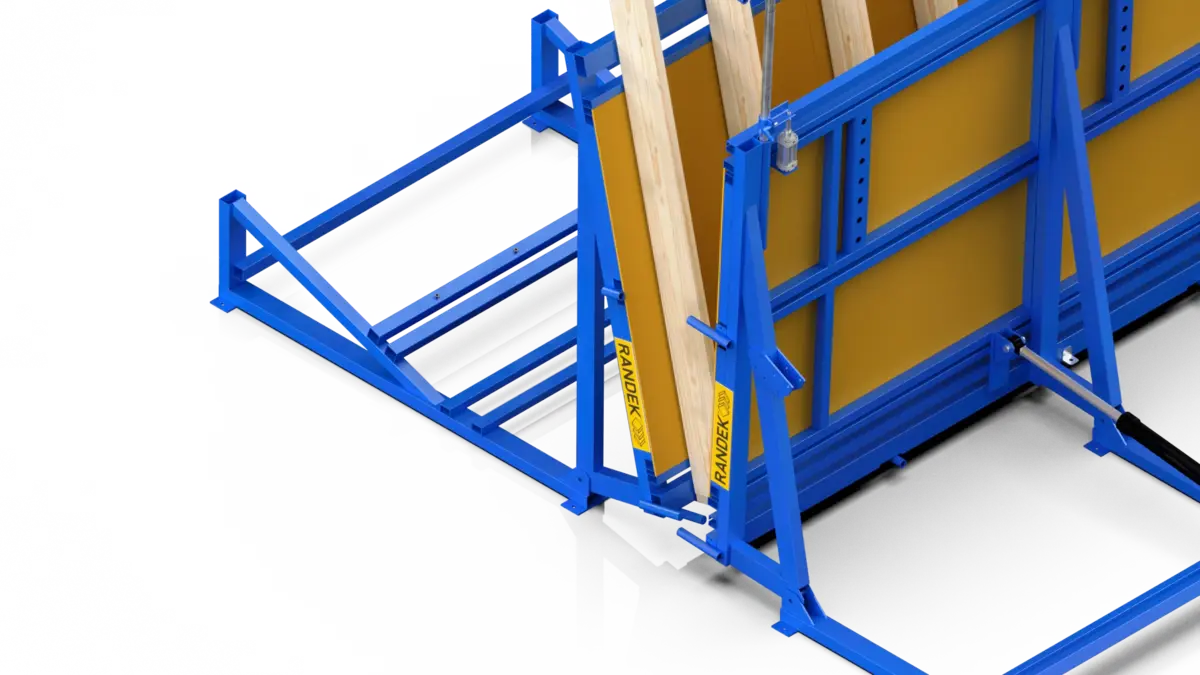

Deux tables qui travaillent ensemble retournent l’élément en cours d’assemblage : la table de réception prend le panneau mural lorsque l’angle de relevage dépasse 90°, puis les deux sont abaissées.
Le BS20 est un système modulaire : commencez avec une seule table et ajoutez des postes à mesure que les volumes augmentent, jusqu’à une ligne complète de quatre tables. Voici les exemples de configuration standard; nous établissons l’ensemble exact avec vous dans le cadre d’une étude préliminaire.
Une seule table de relevage pour panneaux ouverts, murs-rideaux et autres composants ouverts comme les planchers et les toits. L’ossature est assemblée et revêtue dans une seule position.
L’agencement BS20 standard utilisé par des producteurs partout dans le monde. Une table de relevage et une table de réception retournent l’élément entre elles, de sorte que vous assemblez et revêtez sur la première table, puis isolez et posez le parement après le retournement. Produit des murs, des planchers et des toits isolés.
Ajoute un poste pour que le travail plus long après le retournement soit réparti sur deux positions afin d’accroître la capacité : assemblage et revêtement, puis isolation et revêtement, puis revêtement extérieur.
Une ligne de production complète avec une station d’assemblage d’ossature dédiée et un poste de finition supplémentaire : assemblage, revêtement, isolation et parement répartis sur quatre positions pour une efficacité maximale de la ligne.
| Capacité des éléments | |
|---|---|
| Longueur max. de l’élément | 6 / 7,5 / 9 / 12 m (selon la longueur de la table) |
| Hauteur de l’élément | 2,25 m min., jusqu’à 3,1 m (option 3,65 m) |
| Épaisseur de l’ossature | 63–300 mm |
| Machine | |
|---|---|
| Longueur | Jusqu’à 12 m (selon la table) |
| Largeur | 2,25–3,1 m (option 3,65 m) |
| Utilités | |
|---|---|
| Commande | Commandes hydrauliques manuelles, un seul opérateur |
