SP720 Series Cut Saws

Name: SP720 Series Cut Saws
Brand: Randek

منشار واحد لكل بناء خشبي.

اطلعوا على طريقة عمل الخط قارنوا بين 2 من التهيئات ابدؤوا بدراسة أولية الكتيبات (2)

نظرة عامة المواد التهيئات آلية العمل الخيارات نماذج التخطيط المواصفات فيديو يعمل معه التنزيلات

تُعد سلسلة SP720 منصة منشار القطع العرضي من Randek. فهي موثوقة ومرنة وسهلة الاستخدام. سواء كنتم تنتجون جملونات الأسقف أو ألواح الجدران والأرضيات أو منازل كاملة مسبقة الصنع، أو تعملون في ورشة نجارة أو ساحة أخشاب، فإن SP720 تتولى القطع. تتوافر السلسلة في السوق منذ عقود وتُطوَّر باستمرار بالتعاون الوثيق مع عملائنا حول العالم. وهي متاحة كمنشار مستقل أو كجزء من خط آلات Randek متكامل أكبر مع طاولات تغذية وإخراج وآلات تفريز وغيرها.

منصة منشار القطع العرضي من Randek: قطع بزوايا ومائلة في آلة واحدة، ومصدّات طول يتحكم بها الحاسوب، وما يصل إلى ثلاث طبقات من الألواح في القطعة الواحدة.

قطع بزوايا ومائلة في آلة واحدة. تدور الشفرة وتميل، فتغطي كل قطع مائل ومركّب تحتاجه المنشآت الخشبية. دون إعداد ثانٍ ودون آلة ثانية.
قطع ما يصل إلى ثلاث طبقات من الألواح دفعة واحدة، بارتفاع تكديس أقصى 250 mm، لإنتاجية أعلى.
مصدّات طول يتحكم بها الحاسوب تضع كل قطعة في موضعها تلقائياً وتعوّض زاوية القطع، فيأتي طول اللوح النهائي صحيحاً دائماً.
تثبيت قريب من الشفرة. تضغط أجهزة السحب الخشب على السياج الخلفي وتثبّته المكابس على الطاولة، تلقائياً وبأقرب ما يمكن من خط القطع، لدقة عالية ثابتة.
واجهة HMI رسومية بشاشة لمس. يرى المشغّل التفصيلة الحالية على الشاشة، ما يسرّع الإعداد ويقلل أخطاء الإنتاج.
تعمل مع برامجكم الحالية. استوردوا مشاريع كاملة مباشرة من برامج تصميم المنازل والجملونات الرائدة في السوق (ملفات ASCII من جميع أنظمة CAD الشائعة مدعومة)، أو صمّموا الألواح على الآلة.
سهلة الربط بالشبكة. يتيح اتصال LAN/Ethernet نقل قوائم القطع عبر شبكة شركتكم؛ والتخزين محدود فقط بسعة القرص الصلب.
تخطيط مرن. اتجاه التغذية متاح من اليسار إلى اليمين أو من اليمين إلى اليسار بما يناسب مسار العمل في مصنعكم.

تقطع الأخشاب

كل أنواع قطع الأخشاب في منشار واحد

تقطع سلسلة SP720 الأخشاب لجملونات الأسقف وألواح الجدران والأرضيات والمنازل الكاملة. تدور الشفرة وتميل، فتغطي القطع بزوايا والقطع المركّبة في آلة واحدة، بما يصل إلى ثلاث طبقات من الألواح في القطعة الواحدة.

الخيارات

طرازان

اختاروا SP722 للقطع بزاوية بقدرة وسعر أقل. واختاروا SPL728 عندما تحتاجون إلى النطاق الكامل من القطع المائلة والمركّبة، وهو الخيار القياسي لإنتاج جملونات الأسقف.

An angled cut: the blade swivelled but upright, so the cut face stays vertical

قطع بزاوية

SP722

دوران الشفرة 0°–180°، دون ميل للشفرة، محرك المنشار 5.5 kW.

قطع بزاوية حيث لا حاجة إلى القطع المائل.

A compound cut: the blade swivelled and tilted, so the cut face is both angled and inclined

قطع مركّب

SPL728

دوران الشفرة 0°–360°، ميل الشفرة 90°–28°، محرك المنشار 7.5 kW.

قطع مركّب كامل لجملونات الأسقف والهياكل المعقدة.

آلية العمل

تُغذّى الأخشاب على ناقل أسطواني غير مدفوع بواسطة أسطوانة تغذية تُفعَّل يدوياً إلى موضع القطع الحالي. عندما يبدأ المشغّل القطع، تثبّت أجهزة السحب والمكابس اللوح وتعدّله تلقائياً. وتُرفع الشفرة الواقعة تحت الطاولة بالهواء المضغوط لإجراء القطع، وتضبط مصدّات الطول التي يتحكم بها الحاسوب على طاولة الإخراج الطول التالي. ويتابع المشغّل العملية كلها على شاشة اللمس.

الإضافات

الخيارات الملحقة

يرتبط SP720 بمجموعة واسعة من المعدات الملحقة، فيمكن تهيئة الخط وفق إنتاجكم. إلى جانب ملتقطات الأخشاب ومكدّسات ودافعات الإخراج وطابعات الملصقات، تُضاف وحدتان مباشرة إلى المنشار وطاولاته:

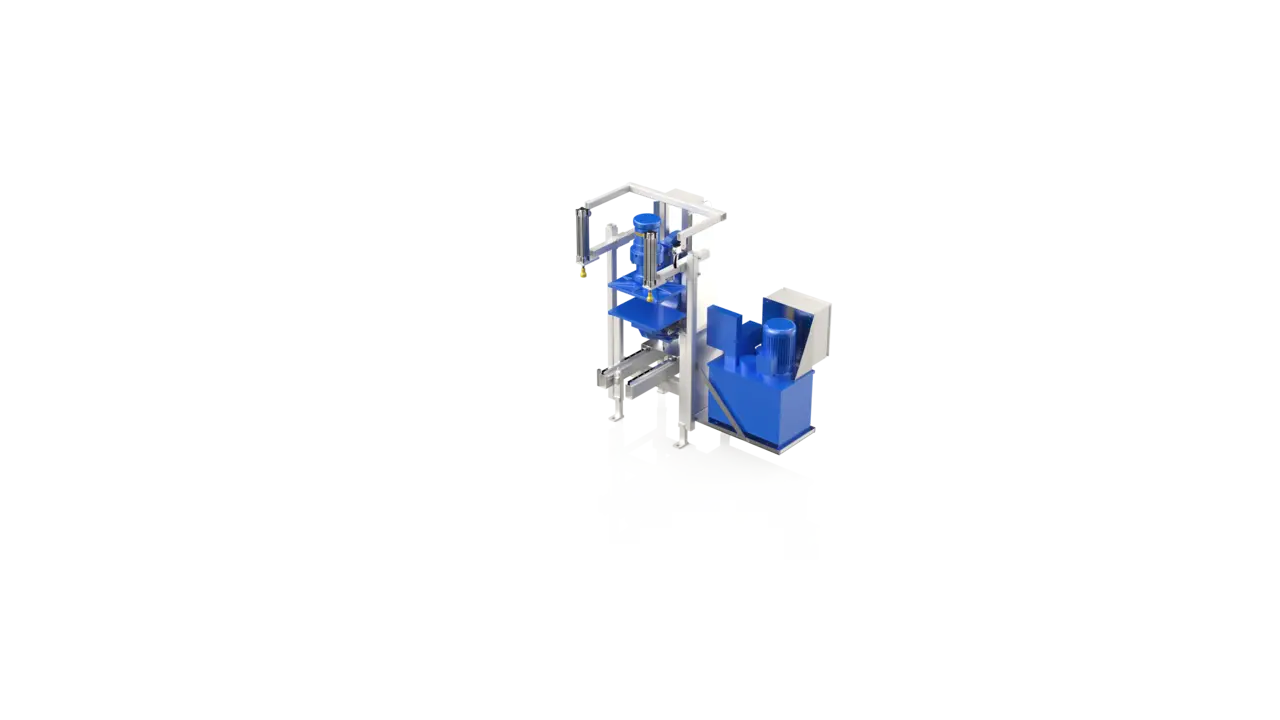

Randek SKARV 35 nail-plate splicing press on the infeed bench

مكبس الوصل (SKARV 35)

مكبس وصل بالصفائح المسننة بقوة 35 طناً (343 kN) على طاولة التغذية يصل الألواح من طرفيها قبل القطع، فيمكن وصل الأخشاب إلى أي طول بأقل قدر من الهدر. وتبقي المكابس وأجهزة السحب الألواح متراصفة أثناء الكبس.

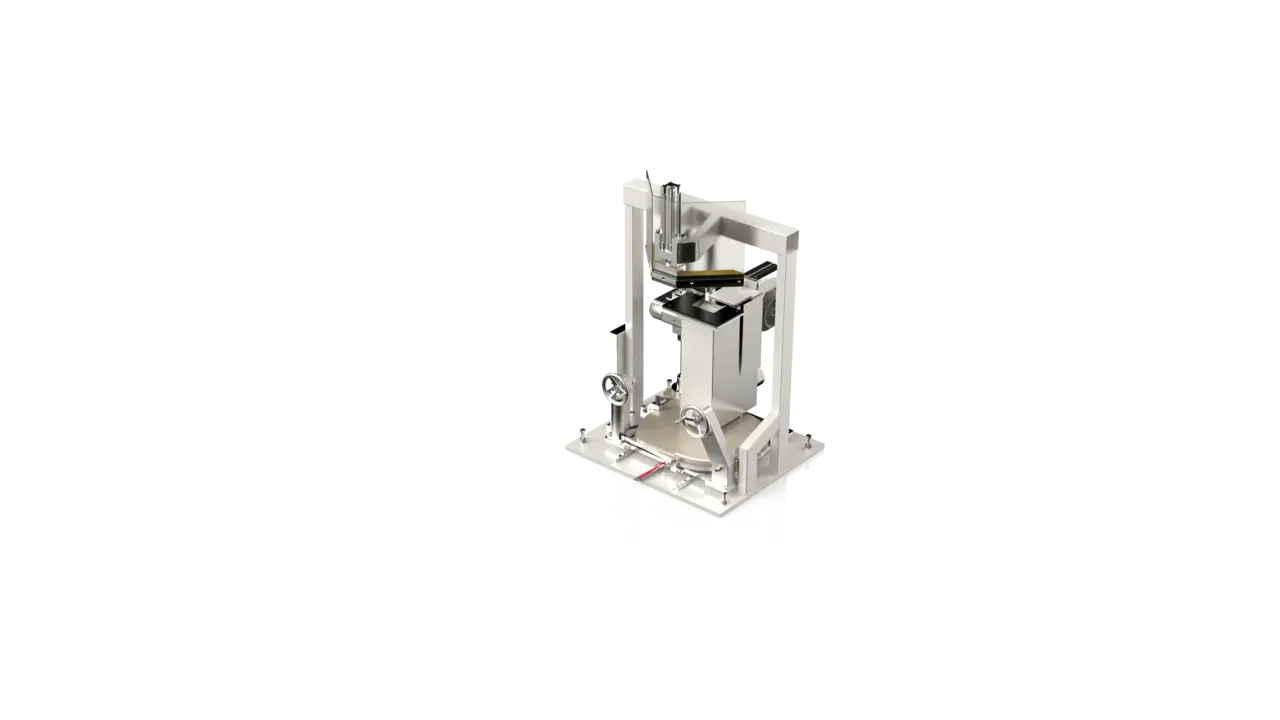

Randek SPL-FVS375 milling machine for birds-mouth and seat cuts

آلة التفريز (SPL-FVS375)

رأس تفريز لقطع المقعد والقطع المنقارية، يُضبط يدوياً بين 0 و45° بعمق قطع يصل إلى 120 mm. يعمل بمفرده أو إلى جانب المنشارين SPL728 وSP722.

نماذج التخطيط

من منشار مستقل إلى خط كامل

يعمل منشار SP720 بمفرده أو يتوسع إلى خط متكامل مع طاولات تغذية وملقط أخشاب وتكديس. هذه تكوينات نموذجية؛ ونخطط الخط الدقيق معكم في دراسة أولية.

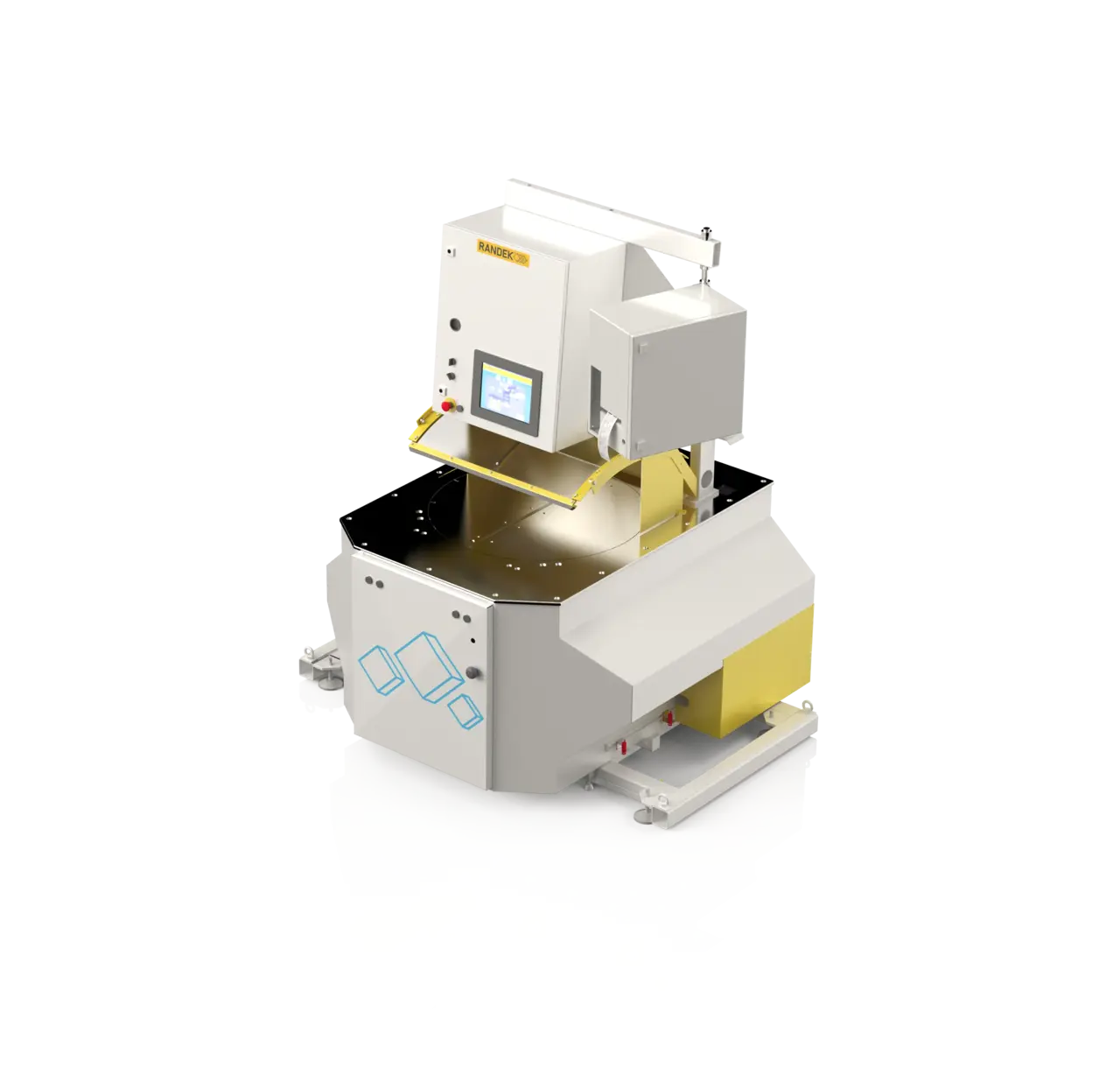

المنشار

المنشار فقط

وحدة المنشار SP720 بمفردها. يغذّي المشغّل الخشب ويضعه يدوياً ويجري المنشار كل قطع بزاوية وكل قطع مركّب. أبسط طريقة لإضافة قطع عرضي دقيق إلى الورشة.

وحدة منشار مستقلة

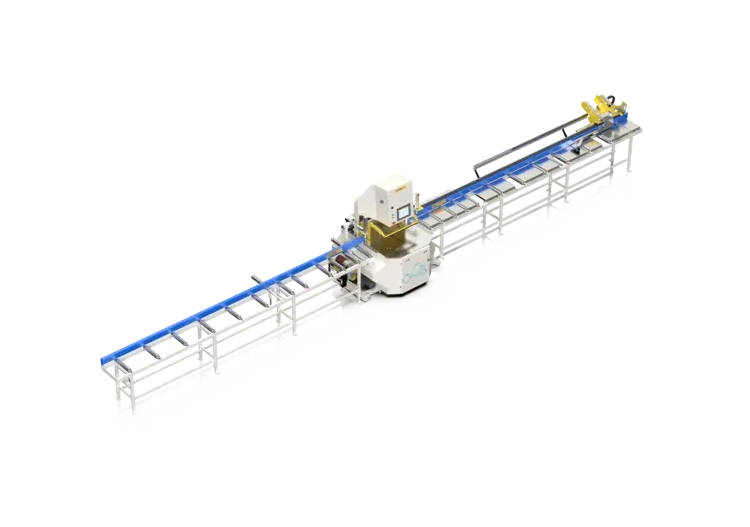

Randek SP720 saw with infeed and outfeed benches and a powered timber feeder

مع الطاولات

منشار مع طاولات تغذية

أضيفوا طاولتَي تغذية وإخراج مع مغذٍّ آلي للأخشاب، فينقل اللوح إلى كل قطعة وتضبط مصدّات الطول التي يتحكم بها الحاسوب الطول. وتثبّت أجهزة السحب والمكابس اللوح عند خط القطع لضمان الدقة.

طاولتا تغذية وإخراج، مغذٍّ آلي للأخشاب

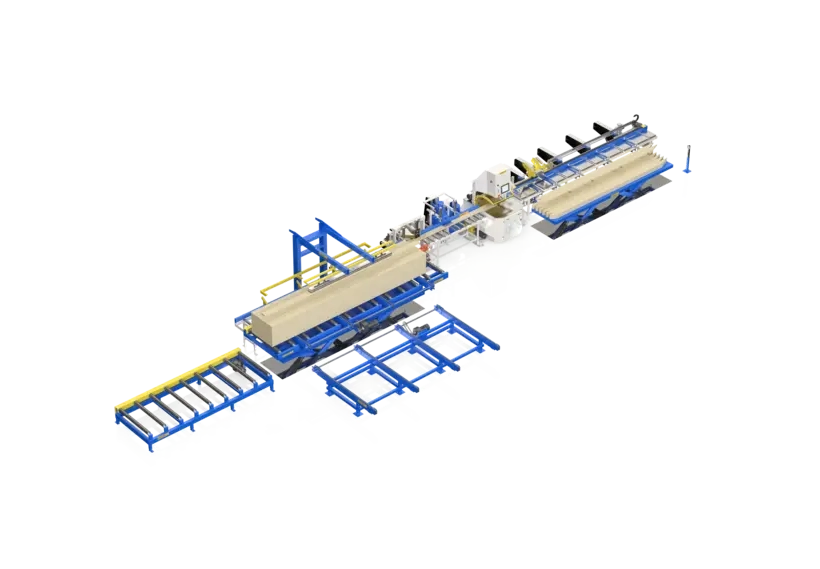

Randek SP728 full cut saw line with timber picker and outfeed stacker

خط مؤتمت

خط SP728 كامل

خط كامل: يغذّي ملتقط الأخشاب الألواح من الرزمة، ويقطع المنشار، ويكدّس مكدّس الإخراج الأخشاب النهائية على طاولة رفع تلقائياً. الإعداد عالي الإنتاجية لإنتاج جملونات الأسقف والمنازل.

ملتقط أخشاب، منشار، مكدّس إخراج

الأرقام

المواصفات الفنية

قدرة القطع
أقصى سماكة للمادة	250 mm
أقصى عرض للمادة	250 mm
أقصى ارتفاع للتكديس	250 mm (حتى 3 طبقات من الألواح)
تفاوت الزاوية	± 0.5°
ضبط خط المنتصف / إزاحة العمق	0–250 mm

شفرة المنشار
القطر	Ø 700 mm، كربيد التنغستن، بتصميم منخفض الضجيج
سماكة الشفرة	3.5 mm، عرض السن 4.4 mm، 120 سناً
سرعة الشفرة	1535 rpm

صُمم المنشار حصراً لقطع الأخشاب. قد تختلف المواصفات بحسب التهيئة والمراجعة.
التغذية والإخراج
ناقل التغذية (IRO4-120)	ناقل أسطواني حر الدوران، أسطوانات 76 mm، طول الأسطوانة 400 mm، سياج خلفي 120 mm؛ أطوال من 4 إلى 12 m
طاولة الإخراج (محدد LX-01)	ناقل أسطواني حر الدوران بالأسطوانات والسياج نفسيهما؛ مصدّا طول يتحكم بهما الحاسوب (المصدّ القصير يقطع حتى 50 mm)، سرعة المصدّ حتى 1 m/s؛ أطوال من 4 إلى 12 m
أسطوانة التغذية	أسطوانة 150 mm، ترتفع وتنخفض بالهواء المضغوط بضغطة زر
